中開離心泵
- 品牌：???能威
- 型號：???PDMXS
中開離心泵包括臥式和立式型，單級和多級型。
臥式單級雙吸中開泵
XS型泵為新一代高性能單級雙吸中開式離心泵，主要適用于自來水廠、空調循環用水、供熱管網系統、建筑供水、灌溉、排水泵站、電廠、工業供水系統、消防系統、船舶工業、礦山給排水等輸送液體的場合。是SH、S、SA、SLA、SAP型中開雙吸泵的全面換代產品。
XS型泵的主要技術參數
●泵出口直徑 Dn: 80~800mm
●流量 Q: 22~11600m3/h
●揚程 H: 7~200m
●工作溫度 T: -20°C~105°C(XS型)
-60°C~200°C(XS型—R型)
●固體顆粒 ≤80mg/L
●工作許用壓力 ≤2.5Mpa (XS型)
≤4Mpa (XS型—R型)
技術優勢
●水泵兩端支承間距短,泵運行穩定,振動噪聲小,并可適當升速運行,使水泵適應范圍更廣.
●進出水口在同一直線上,使管線布置簡單方便、美觀。
●同一轉子可反向運行，降低了水錘引起水泵損壞的風險。
●獨特的高溫型設計，水泵采用中間支撐、加厚泵體、密封冷卻、軸承稀油潤滑等，使水泵可應用與高達200℃運行場合，特別適用于供熱管網使用要求。
●泵體部分可根據使用條件的變化可立式或臥式安裝，密封可采用機械密封或填料密封。
●水泵外型應用工業化設計，線條清晰，符合現代審美觀。

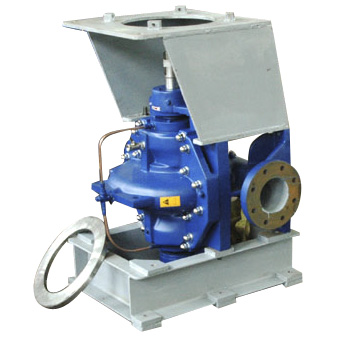

立式單級雙吸中開泵
XSL、SL、SLA 型便拆式立式雙吸泵是在引進國外先進技術基礎上、在結構上進行大膽突破改進設計，使構件間的配合更加穩固和精確，該系列泵采用軸開式結構，電機軸與泵軸采用可拆卸組合型聯軸器聯接，軸封采用機械密封，泵采用獨立的軸承座，泵軸支承，保證了泵的安全、平穩、長久運行。該系列泵整體看上去，外形美觀大方，體積小，占地面積少，安裝檢修方便。
立式中開泵工作條件：
XSL、SL、SLA 型便拆立式泵系統最高工作壓力為 2．5MPa，即泵吸入口壓力+泵揚程≤2．5MPa，泵的靜壓試驗壓力為3．75MPa,，
根據泵體承受的最大壓力，泵體和泵蓋材質采用鑄鐵(1．6MPa)、球墨鑄鐵(2．0MPa)、鑄鋼 (2．5MPa)，在訂貨時，請注明泵的承壓或材質，若系統工作壓力超過2．5MPa時，請在訂貨時予以說明，以便另行設計、制造。
XSL、SL、SLA 型泵可輸送溫度≤120℃的清水或物理，性質類似清水的其它液體。
臥式多級中開泵
性能范圍
流量：Q=25～8000 m3/h 揚程：H=60～1500 m
輸送介質溫度：T=－40～＋200 ℃
輸送介質：固體顆粒含量不超過3%的液體，也可應用于其它化學性質類似的液體輸送。
特點：
1、高效節能
水力設計上利用國際上先進的設計軟件和CFD流體仿真分析軟件進行水力模型設計，確保了開發產品效率高，比國內同類產品高5～10%；高效區寬，最大限度保證了產品的高效節能。
2、低噪音、脈動、運轉可靠
雙吸葉輪采用先進的設計結構，兩側葉輪平均交錯布置，改變液體流出葉輪的頻率，消除脈動現象，為低頻水力結構設計，可保證低噪音與低振動，同時葉片總數與雙蝸殼流道為互質數，優化匹配葉輪與泵殼蝸殼的分水角及運轉間隙，消除頻率為偶數及不合理間隙而引起的喘振，避免事故的發生，保證機組可靠穩定運轉。
3、 過渡流道完全平衡徑向力
流量≤200m3/h時，采用單過渡流道，但級間交錯對稱布置用以平衡徑向力；
流量＞200m3/h時，采用雙過渡流道，過渡流道完全對稱布置徑向力完全平衡。
